瀟河橋上的靈動舞者！高難度弧形橋塔再展金環技術水平

2022-10-11 來源：類型：集團新聞關鍵詞：真武路，瀟河大橋，金環建設，鋼結構

瀟河，作為汾河的重要支流，流經三晉大地，承載著幾代晉中人的情感和回憶，其主要流域位于山西省綜合改革示范區。

2022年5月，由金環建設集團參與承建的太原真武路瀟河大橋竣工。它和人民路瀟河大橋等四座跨瀟河大橋一起，作為綜改區骨架路網中的重要樞紐，對完善太原城市路網、便利太原和晉中人民交通具有重要意義。

從設計理念來看，真武路瀟河大橋橋塔由兩個塔身環繞向上，猶如一個靈動的舞者，于瀟河上翩躚起舞，風姿綽約，彰顯活力與朝氣，也將成為該區域的符號和標志。而這精美的橋塔造型，則來自于金環建設集團的精心打造。

真武路瀟河大橋項目效果圖

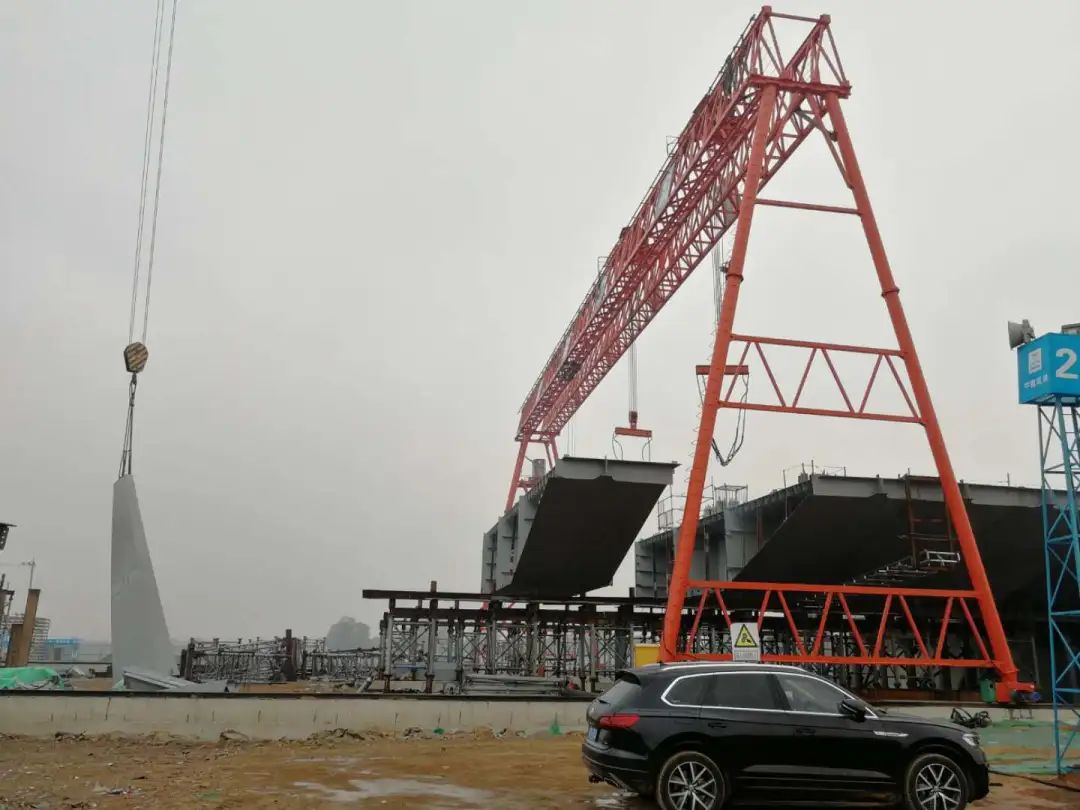

太原市真武路瀟河大橋工程跨越瀟河，全長1.012公里，其中主橋（單塔雙索面斜拉橋）長為280米，寬度為50.5米。金環建設集團主要承接了該項目中難度最大的橋塔鋼結構，及部分鋼箱梁鋼結構的制作和安裝工作。

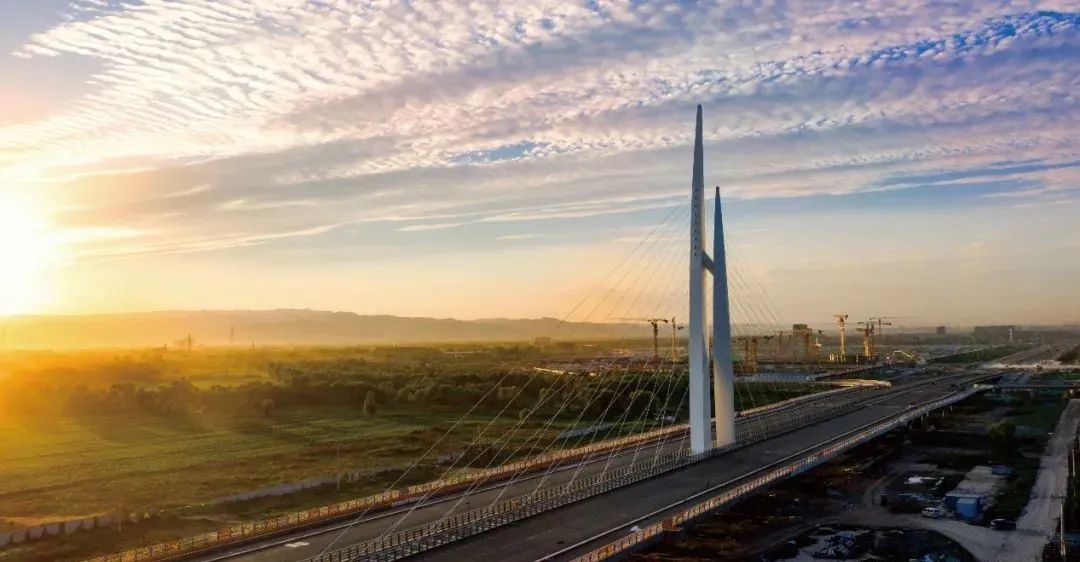

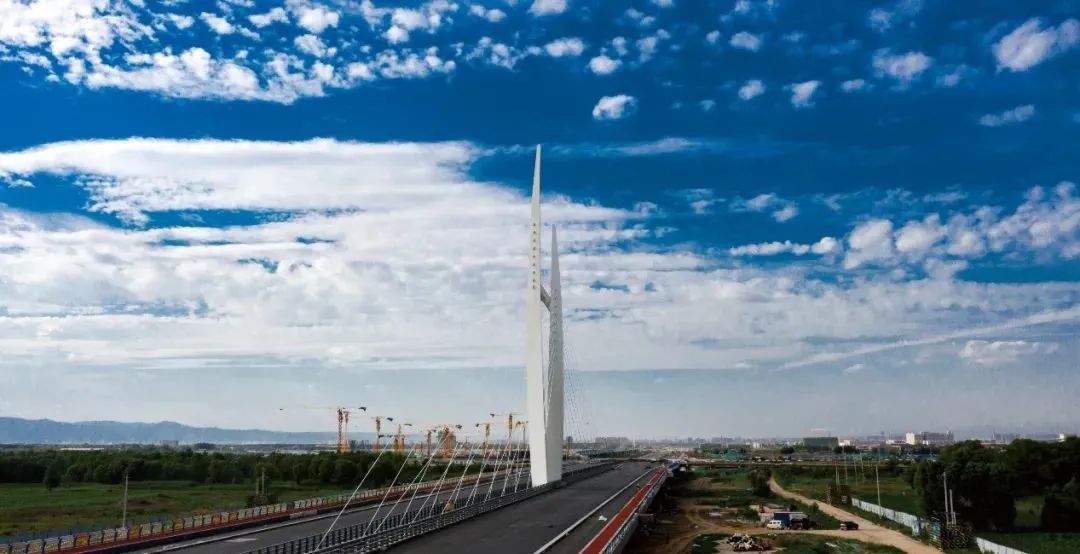

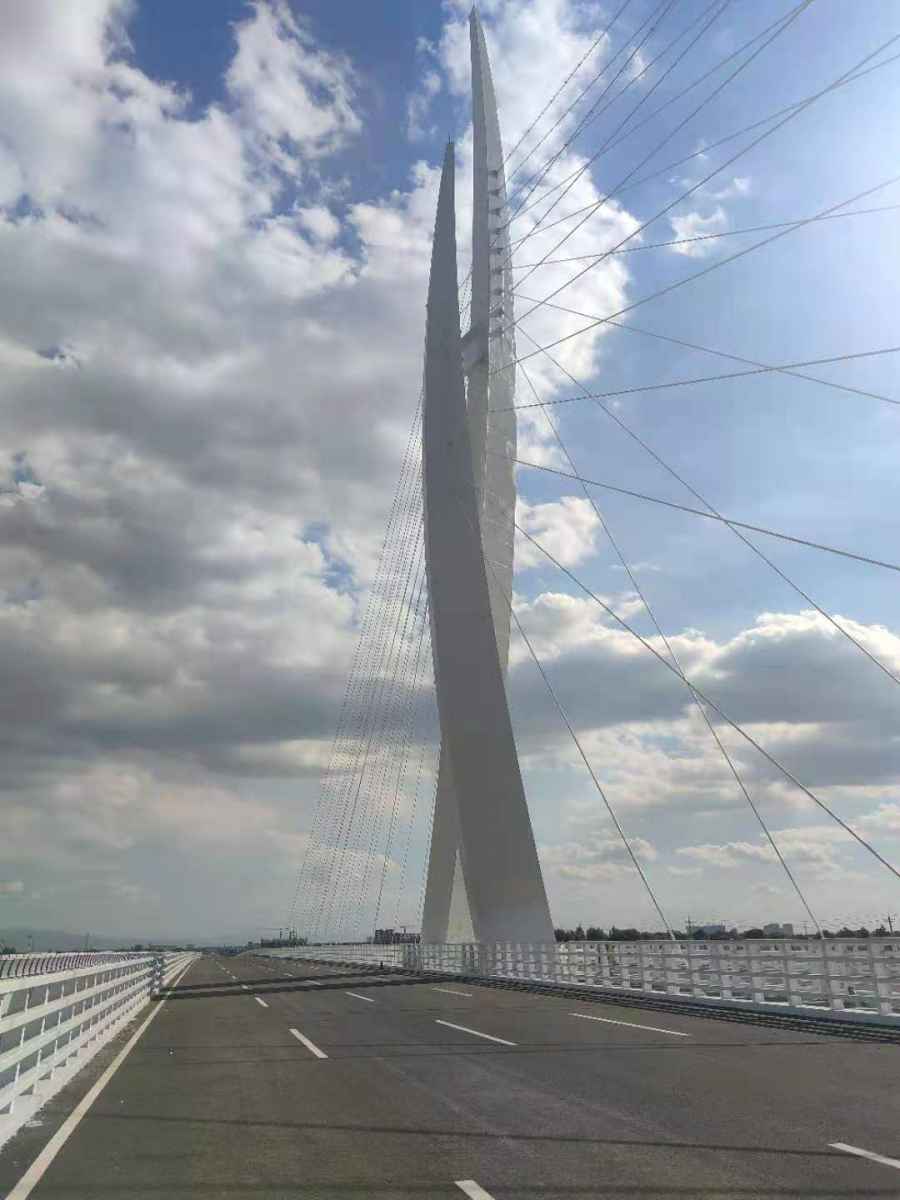

真武路瀟河大橋實景

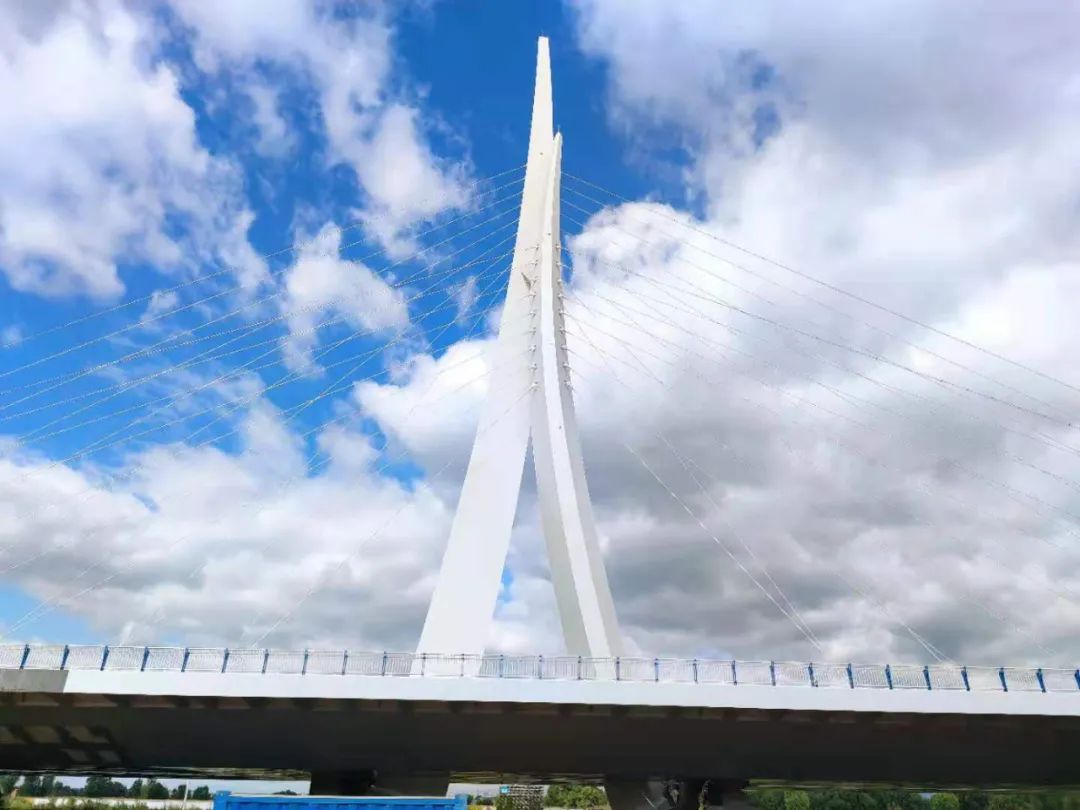

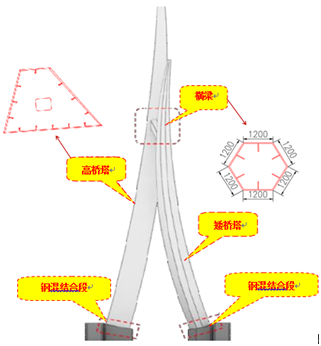

項目中的兩個相互環繞的橋塔無疑是大橋的點睛之筆。橋塔有高低兩塔肢，其中高塔塔柱高95m，由16個節段組成；矮塔塔柱高75m，由12個節段組成。高塔與矮塔結構相似，均為變截面梯形截面。橋塔上塔柱為鋼結構，下塔柱為鋼混組合結構。高低兩塔肢中間通過正六邊形斷面橫梁連系。

完成這個復雜弧形橋塔，難度主要集中在：

1、鋼塔節段采用厚板單箱室結構，焊縫密集、焊接量很大，且結構組裝精度控制難度大、穩定性差，焊接變形控制難度非常大。因此，鋼塔厚板焊接質量及焊接變形控制是制作難點和關鍵點，生產效率也面臨極大挑戰。

2、鋼塔曲臂外形呈曲線狀，制作和施工環節不僅要考慮構件間的垂直和線性關系，而且要考慮弧度和非線性關系。因此，技術要求更高、難度更大，如何控制曲線精度是施工難點。

3、橋塔施工操作面非常有限。其鋼結構平臺及樓梯全部在塔體里側，鋼塔構件就位和安裝焊接操作面小。

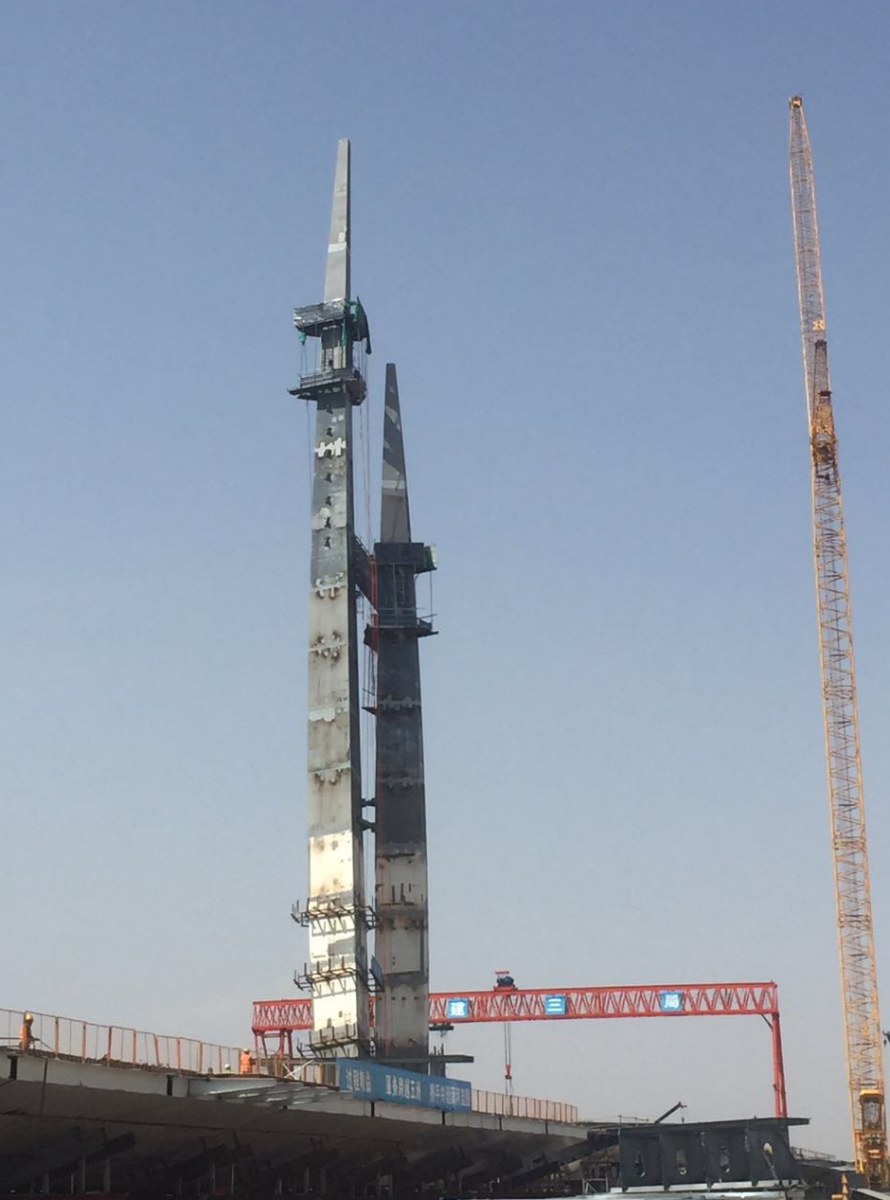

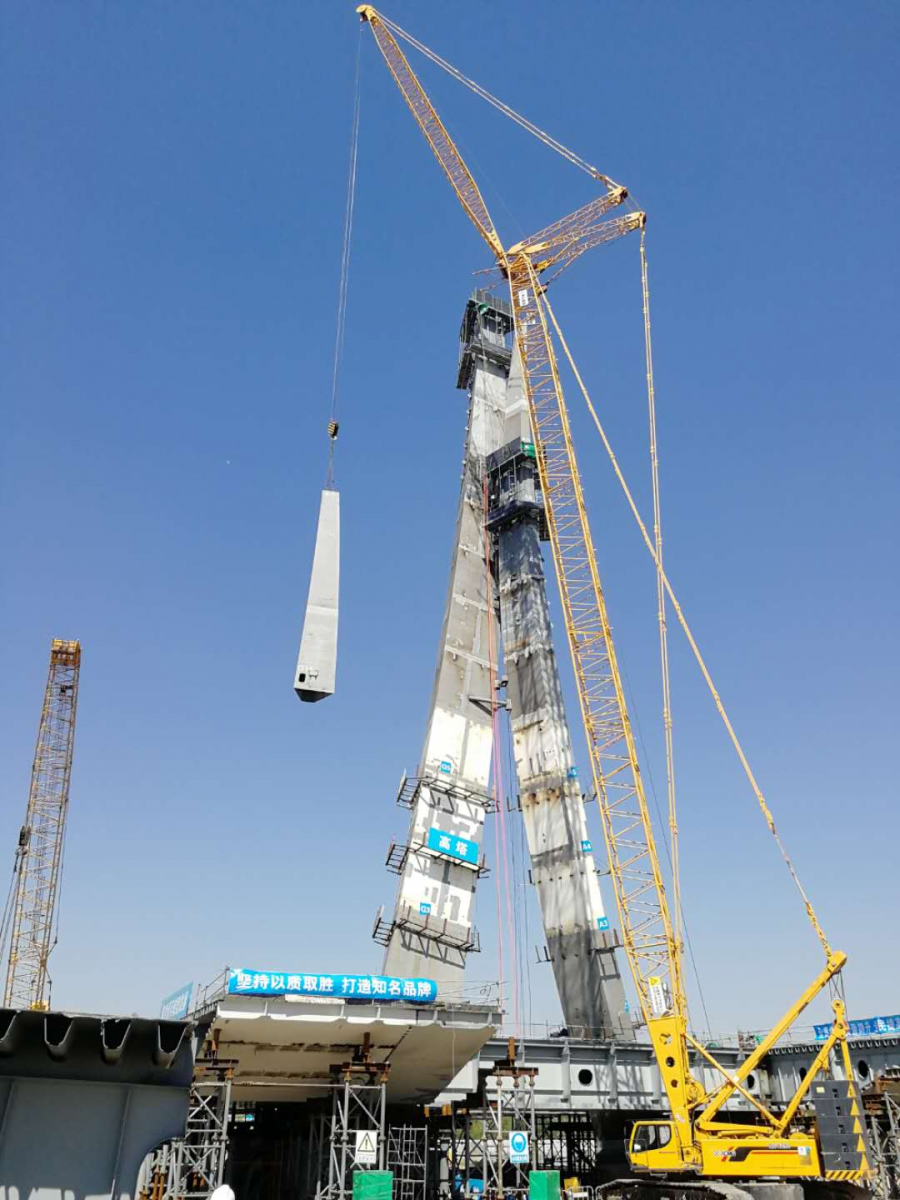

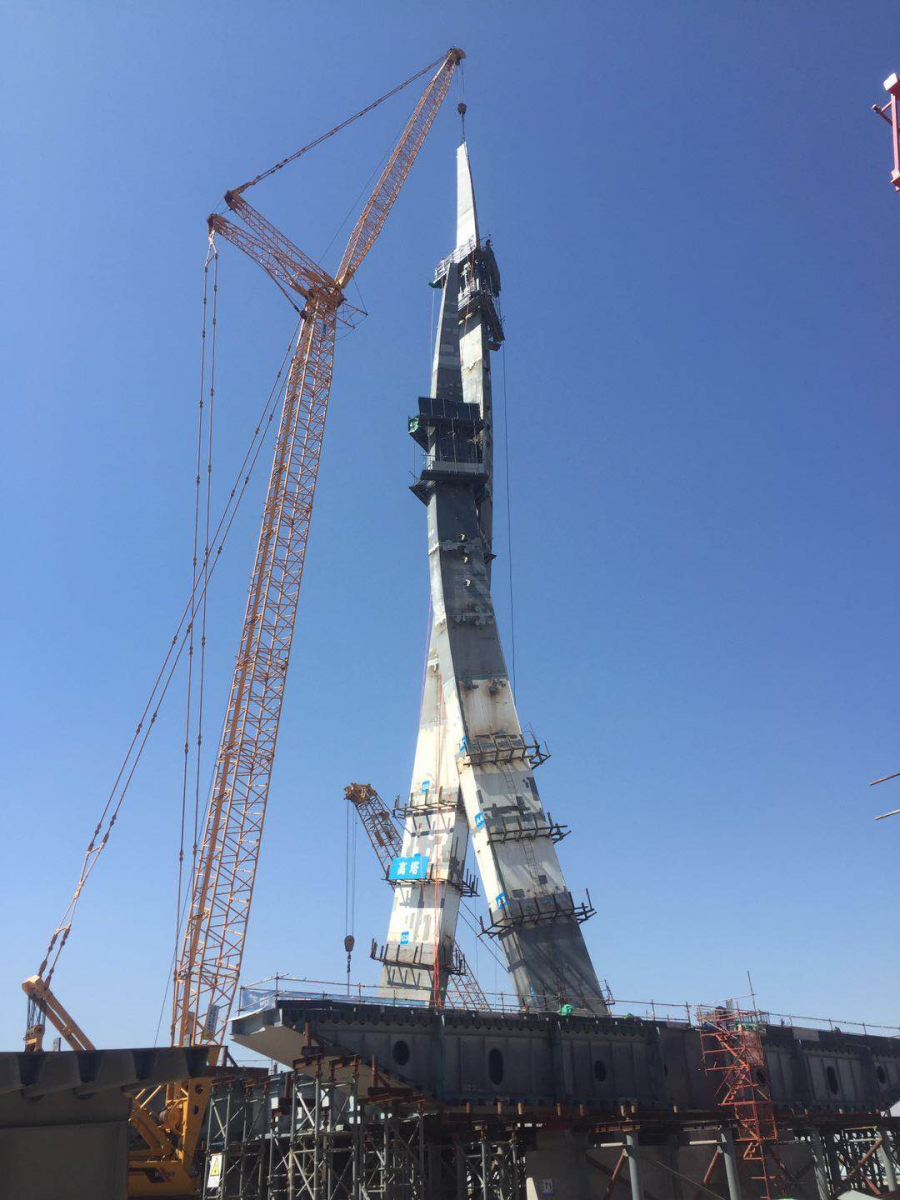

4、安全保障難度高。本工程鋼結構安裝過程中全部是高空作業，最高吊裝高度將近百米，隨著吊裝高度的不斷增加，對于鋼塔節段的位移控制及拼裝精度控制要求也越來越高，操作平臺的不斷提高，對操作工人的心理素質及安全意識提出了更高的要求。

金環建設集團石家莊廠區主要承接了此項目的鋼結構制造任務。面對多重挑戰，大家發揚“不畏困苦，團結拼搏”的進取精神，技術部、詳圖部和車間一線制造人員相互協作、緊密配合，在不斷解決問題的過程中穩步推進項目進展。

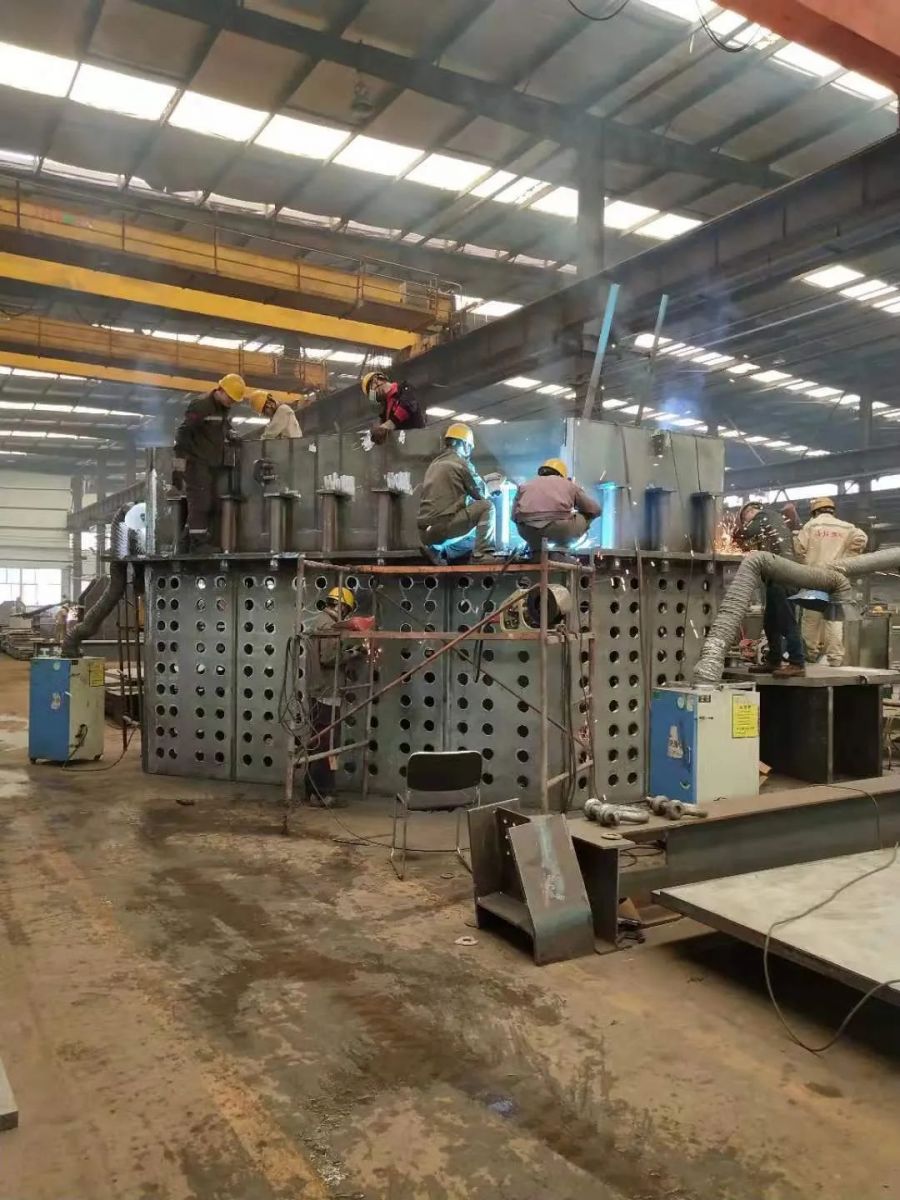

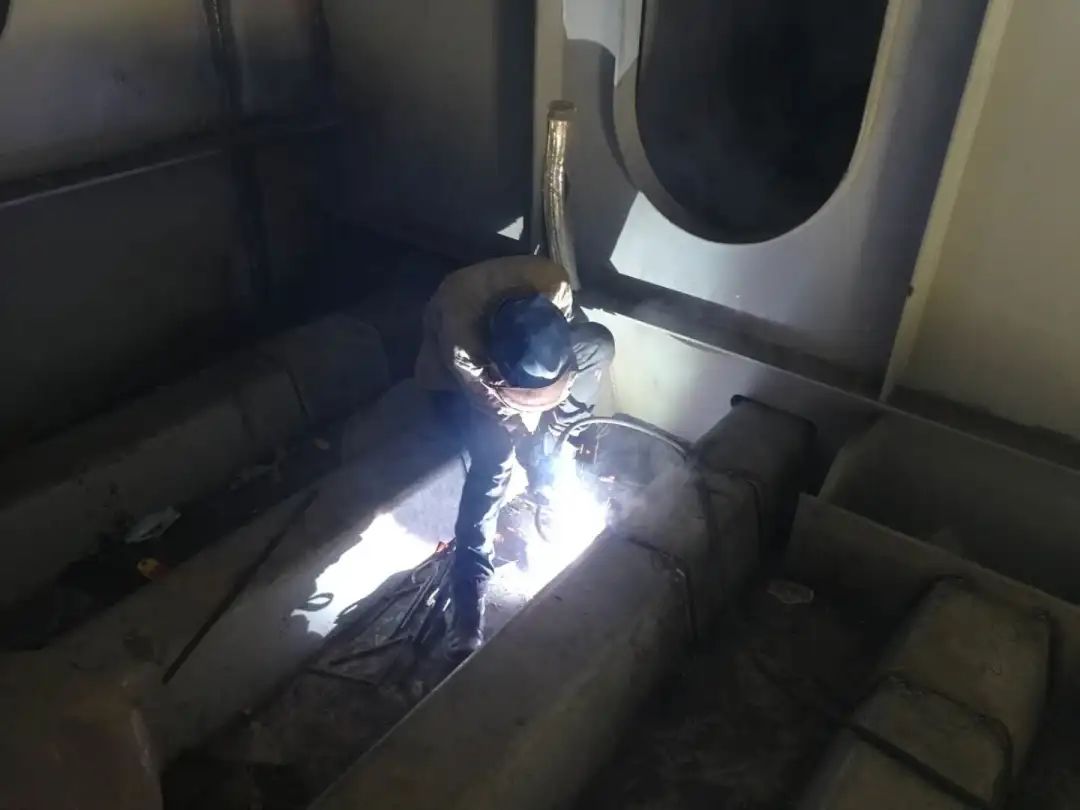

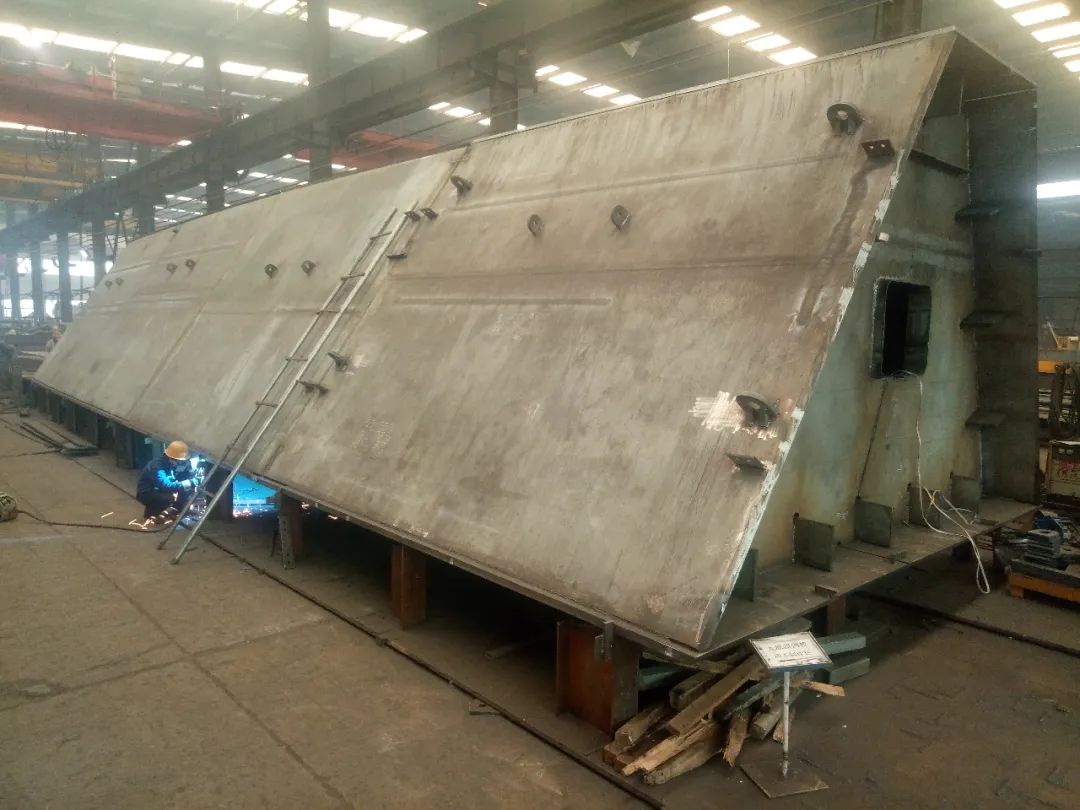

針對鋼塔曲線的復雜形制，技術部和詳圖部通過建立模型，分析計算節段重心位置，確保焊縫力學性能符合技術條件，并從下料開始，充分考慮構件的切割余量，及焊接收縮余量，保證裝配精度。與此同時，金環擁有一大批擁有多年焊接實操經驗的、達到國際焊接技術認證的技術工人，在焊接過程中，工人師傅們結合多年焊接技術經驗，克服體積大、焊縫密集、穩定性差等困難，控制焊接變形、保證焊縫質量。
